西门子集团是世界一流的尖端科技解决方案创新企业，在印度拥有17家公司、18,000名员工、21家工厂和500家渠道合作伙伴。

确定目标

西门子能源部门位于印度古吉拉特邦瓦尔道拉市，负责为电厂提供汽轮机、压缩机和风机解决方案。

西门子承担了Godavari绿色能源有限公司的50MW电厂项目。项目位于拉贾斯坦邦贾沙梅尔市诺克村，是印度第一座太阳能热电厂。业主是Godavari Power & Ispat有限公司。西门子主要负责汽轮机、发电机、辅助设备和蒸汽管道的设计和供应。

克服挑战

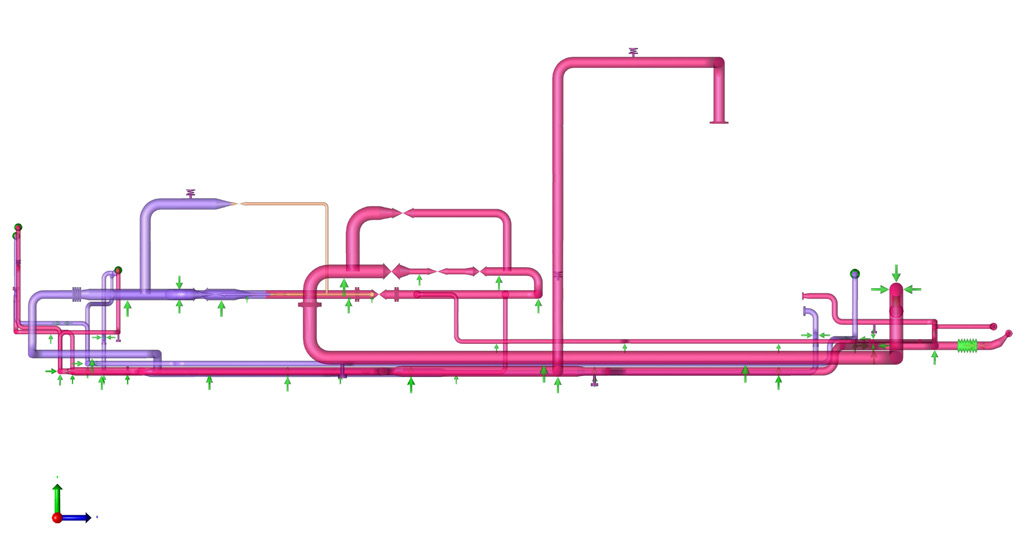

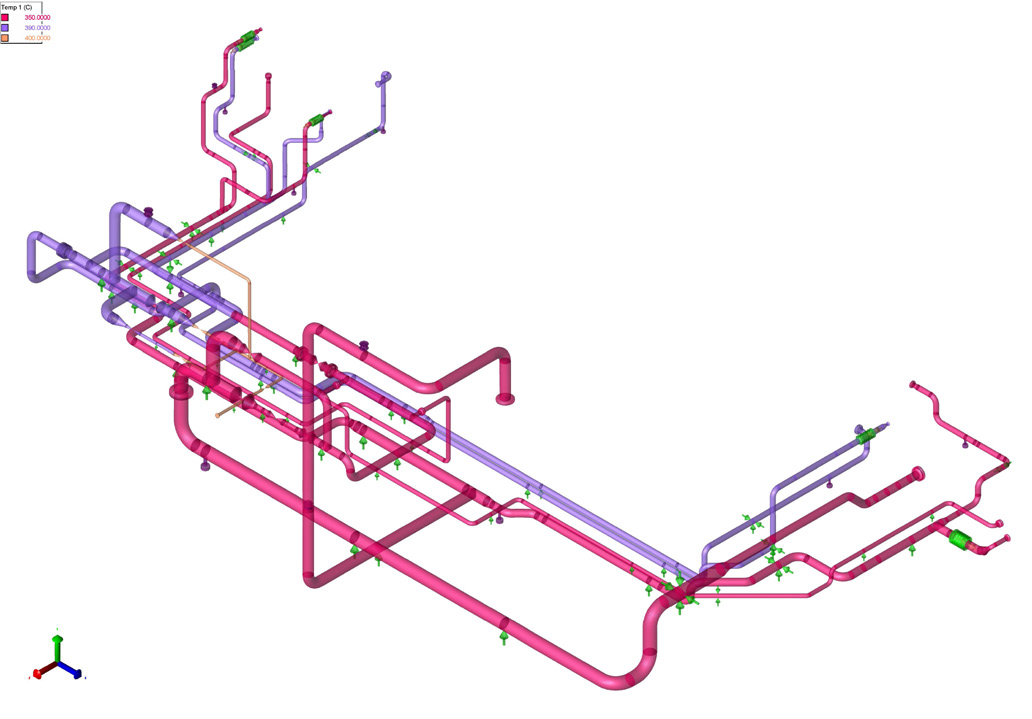

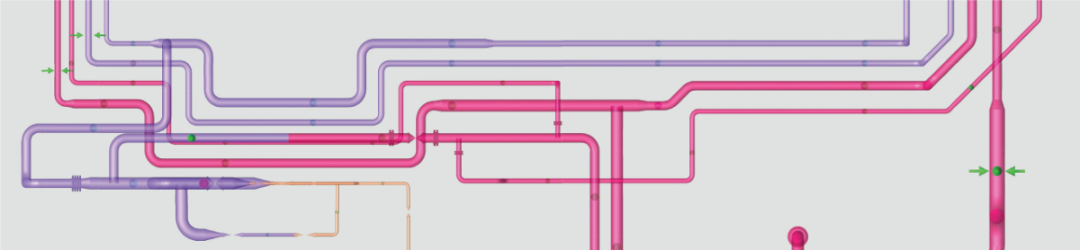

管道的公称直径在15~250NB之间，以满足高至400°C的辅助蒸汽、汽封蒸汽和蒸汽排放系统。项目还包括润滑油系统、高压油系统、冷凝水和真空泵管道。

因为需要配置汽轮机设施，管道的整体布置非常繁琐且不灵活。锚点位于中心，直径较小的汽轮机管口的热位移较大，管口上的许用载荷要小得多。

西门子必须在半年内出具应力报告和弹簧规格书，却并没有阀门、特殊件、汽轮机或结构数据库可用。除了这些挑战以外，项目还需要在关键领域与美国顾问进行协调。最后，西门子选择采用CAESAR II执行这一备受瞩目的热电厂项目。

假如西门子没有使用CAESAR II的各种功能，项目大概会延期近2个月，执行团队和业主的信心也会受到打击。假如手动执行载荷数据的输入和应力分析，所用时间会多得多。手动计算膨胀回路布置的话则会耗费大量时间，结果的准确性也会打折扣。

项目经理Medhesh Nirmal说：“CAESAR II的各项功能帮助我们节约了时间和费用，提高了准确性。”西门子得以在一个模型文件中一步完成整个密封防漏系统的设计和分析。“我们用CAESAR II Nozzle Limit Check模块确定所有管口的许用载荷，确保最优化，节约了近200个工时。”

西门子还在分析过程中利用CAESAR II的优化向导执行了多次迭代，达到了预期的效果并另外节约了300工时，缩短了1个月工期。项目期间，西门子在CAESAR II的辅助下提高了多个方面的效率和准确性。



实现成果

西门子利用CAESAR II向业主交付各种成果，包括应力ISO图、合规检查和应力汇总、包含约束汇总的载荷工况报告、弹簧数据表和物料清单、管口检查报告等。

西门子缩短了工期，满足了土木工程、设备供应商和采购等相关方的预期。“最重要的是，业主对西门子汽轮机很满意，在6个太阳能热电项目中的5个项目里使用了西门子汽轮机。”Nirmal补充道。

获奖项目

西门子对CAESAR II软件的使用，曾获得了Drivers of Success国际设计大赛CAESAR II类别亚军。一年一度的Drivers of Success大赛旨在表彰海克斯康产品的创新应用、骄人的项目成果、跨专业合作和产品集成的显著效益。
